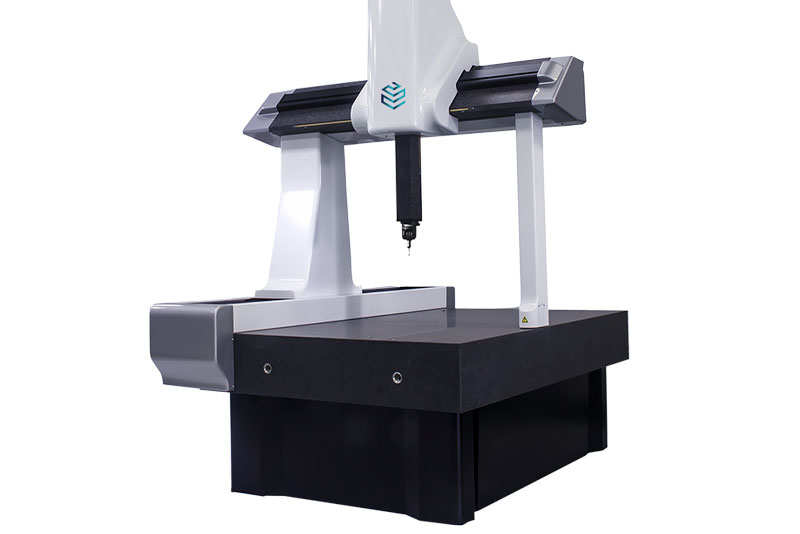

Координатные измерительные машины (КИМ) широко применяются в промышленности для высокоточных измерений геометрических размеров изделий. Чтобы обеспечить точность и надежность полученных данных, регулярно проводится поверка машин координатных. Давайте рассмотрим основные методы и стандарты, используемые для поверки этих устройств.
Стандарты и нормативные документы
Международные стандарты ISO
Международная организация стандартизации (ISO) устанавливает общие требования к методикам поверки и калибровки КИМ. Наиболее значимым документом является стандарт ISO 10360, который регламентирует процедуры оценки точности и повторяемости измерения координатных величин.
Ключевые разделы стандарта ISO 10360:
- Часть 2: Оценка погрешности позиционирования и движения осей.
- Часть 4: Проверка круговых движений и вращательных осей.
- Часть 8: Методики проверки сканирующих датчиков.
Российские государственные стандарты
В России действуют национальные стандарты, гармонизированные с международными нормами. Например, ГОСТ Р ИСО 10360 регулирует методики поверки КИМ аналогично международным документам.
Методы поверки координатных измерительных машин
Контроль линейных перемещений
Этот метод проверяет точность перемещения кареток вдоль каждой оси КИМ. Для этого используются эталонные меры длины, лазерные интерферометры или штрих-коды высокой точности.
Преимущества метода:
- Высокая точность измерений.
- Возможность выявления люфтов и отклонений в механизме привода.
Недостатки:
- Требуется специальное дорогостоящее оборудование.
Тестирование круговых траекторий
Метод предназначен для проверки точности вращения поворотных столов и механизмов КИМ. Используются специальные тестовые сферы или цилиндры, установленные на поворотном столе.
Особенности метода:
- Применяется для многоосевых КИМ с возможностью поворота изделия.
- Позволяет выявить отклонения в кинематике устройства.
Калибровка сенсорных головок
Проверяются датчики касания и сканирующие головки КИМ. Используется специальная калибровочная сфера или кубик с известными размерами граней.
Этапы калибровки:
- Установка калибровочной сферы на рабочую зону.
- Проведение серии измерений в разных точках сферы.
- Автоматизированная обработка результатов и коррекция параметров датчика.
Периодичность и организация поверки
Планирование сроков поверки
Регламентированная частота поверки зависит от интенсивности эксплуатации КИМ и условий окружающей среды. Стандартная рекомендация — проведение поверки каждые 12 месяцев, однако в условиях агрессивной производственной среды рекомендуется сокращать интервал до полугода.
Документация и отчетность
По результатам поверки оформляется протокол поверки, содержащий следующую информацию:
- Дата и место проведения поверки.
- Результаты испытаний и выявленные несоответствия.
- Выводы комиссии и рекомендации по дальнейшему обслуживанию.
Инновационные подходы и тенденции
Использование виртуальной калибровки
Современные КИМ оснащаются встроенными системами самодиагностики и автоматической калибровки. Такие системы значительно упрощают процедуру поверки и повышают эффективность обслуживания.
Интеграция с цифровыми технологиями
Использование облачных сервисов и цифровых платформ позволяет централизованно управлять парком КИМ, отслеживать сроки поверки и оперативно реагировать на возможные неисправности.
